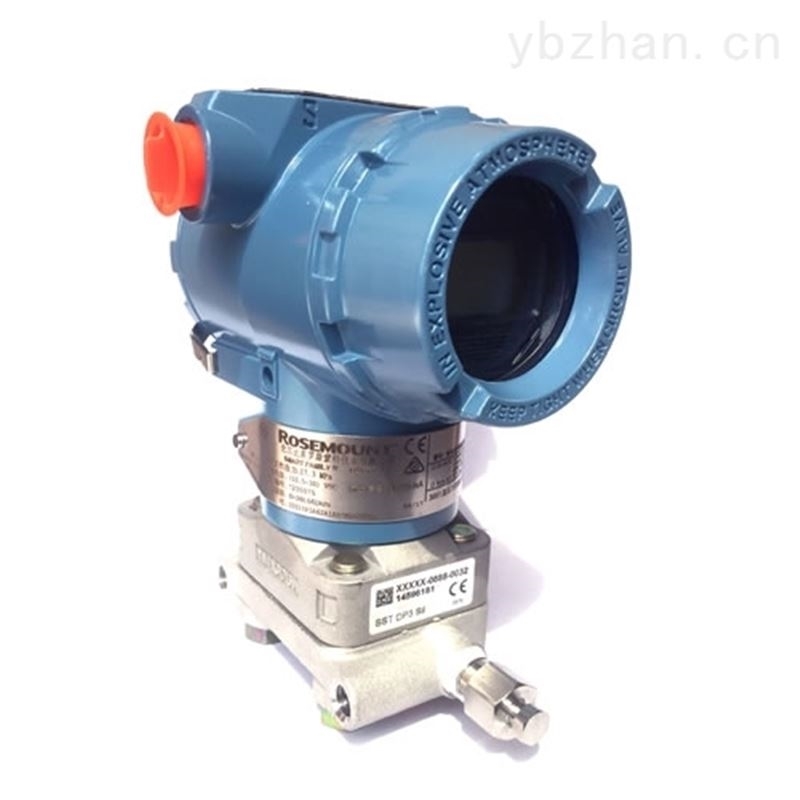

罗斯蒙特差压变送器是一种用于测量两个压力点之间压力差的工业自动化仪表，广泛应用于石油、化工、电力、冶金、水处理及HVAC（暖通空调）等行业。其核心功能是将所测得的差压信号转换为标准的电信号（如4～20 mA或0～10 V），便于远距离传输、监控和控制系统使用。
差压变送器通常由感压元件（如电容式、扩散硅式或谐振式传感器）、信号调理电路和输出模块组成。当被测介质分别进入高压端（H端）和低压端（L端）时，感压元件感知两端压力之差并产生相应的物理形变，进而转化为电信号。该信号经放大、线性化和温度补偿等处理后，输出与差压成比例的标准信号。
一、安装前准备
1、设备选型：根据测量需求选择合适的罗斯蒙特差压变送器型号，确保量程、精度、工作温度、工作压力等参数满足现场要求。
2、环境检查：确认安装位置的环境温度、湿度在变送器允许范围内，避免强烈振动、冲击和腐蚀性气体的影响。
3、工具准备：准备安装所需的工具和材料，如安装支架、法兰、密封垫片、扭矩扳手、导线管等。
二、安装位置选择
1、靠近测压点：尽量使变送器靠近被测介质，以减少压力损失和测量误差。
2、便于维护：选择便于安装、调试和维护的位置，确保有足够的操作空间。
3、避免干扰：远离强磁场干扰源，确保测量准确性。
三、安装步骤
1、安装支架：
在选定的安装位置固定安装支架，确保支架具有足够的刚性和承载能力。
支架上应预留导线槽和接地螺栓等必要的安装空间。
2、连接法兰：
将法兰连接到被测介质的压力管道上，确保法兰严密密封，防止泄漏。
在法兰螺栓上涂抹抗腐蚀润滑剂，以便拆卸。
3、安装变送器：
在法兰上放置密封垫片，将变送器的高、低压侧分别与法兰连接，注意不要错接高低压侧。
使用扭矩扳手按照规定的力矩拧紧法兰螺栓，为防止密封垫片变形，应对角交叉拧紧螺栓。
将变送器固定在支架上，用螺钉将其与支架连接，注意不要过紧，以免变形。
4、连接导压管道：
根据需要，将导压管道连接到变送器的高、低压侧。导压管道应采用无缝钢管，且其内径应适合介质流速。
导压管道应尽量短，避免产生附加压力损失。导压管道应保持水平或向上斜，以便排除气体和杂质。
导压管道应安装阀门，以便对变送器进行调试和维护。阀门应安装在距变送器不远处，便于操作。
5、电气连接：
根据变送器的电气连接方式，正确连接信号线和电源线。信号线和电源线应分开走线，避免产生干扰。
连接时，应使用屏蔽线，并将屏蔽层接地，以减小电磁干扰。
对变送器进行接地处理，接地线应单独接地，不得与其他设备共用接地点，接地电阻应符合相关规范要求。
四、调试与校准
1、零点迁移与量程调整：在无压力状态下对变送器进行零点校准，然后按照设计要求加载压力进行量程调整。此过程可能需要通过手操器或控制系统进行设置。
2、功能测试：启动系统并对变送器进行功能测试，通过监控输出信号，确认其能否准确反映实际的压力变化，并与控制系统进行通信，确保数据传输正常。
3、精度校验：如有必要，可进一步进行精度校验，确保变送器满足测量要求。
五、安装注意事项
1、避免腐蚀性介质接触：腐蚀性的或过热的介质不应与变送器接触，以免损坏设备。
2、防止渣子沉淀：在引压管内应防止渣子沉淀，以免影响测量准确性。
3、保持引压管液压头平衡：两引压管里的液压头应保持平衡，以避免测量误差。
4、避免高温环境：传感器电气连接应避免曝露在过高温度环境下，以免影响设备性能。
5、遵循安装顺序：在安装三阀组等附件时，应遵循正确的起动和停运顺序，以免损坏设备。
